直流熔断器F-C回路导体和设备的配合

2021-08-13 11:35:54

次

为了保证变压器得到大的保护，选择直流熔断器时希望制造厂能够提供弧前时间一电流特性曲线在10s以下时间范围时电流尽可能低的产品。

F-C回路设备的短路耐受能力配合，F-C回路中的高压熔断器具有较强的限流作用，在短路状态下，由于熔体元件的迅速熔化和灭弧，回路中的预期电流在未达到峰值以前即被切断F-C回路的设备配置原则就利用了高压限流熔断器的这种限流作用，当回路故障电流较大时。

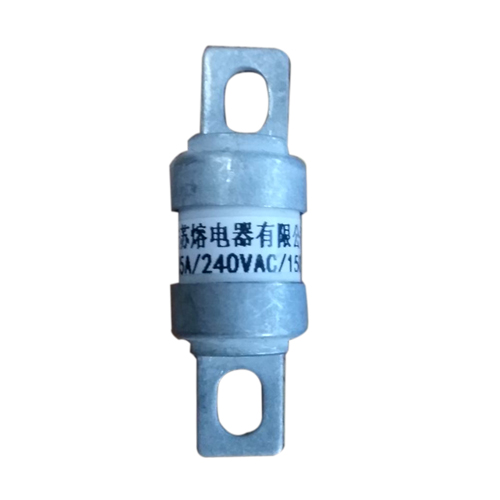

直流熔断器

由直流熔断器开断并限制故障电流的幅值，从而使回路中的其他导体和设备因为这种限流作用的保护而可以按较低短路耐受能力选择，降低造价；较小的故障电流和工作电流由真空接触器操作，从而提高回路的使用寿命。

因此，在F-C回路的选择设计中，高压熔断器的选择及其与接触器的动、热稳定配合比较关键，其中髙压限流熔断器的开断特性和限流能力影响回路中其他导体与设备的选择，真空接触器的短路电流开断和耐受能力对熔断器的选择提出限制并决定了F-C回路的供电负荷容量上限。

真空接触器的动稳定耐受能力与高压熔断器的配合，采用真空断路器作为高压厂用电系统的开关装置时，由于真空断路器没有限流作用，当发生短路故障时，将流过正常的短路电流峰值，因此真空断路器回路设备的动稳定耐受能力规定为其额定开断电流的2.5倍，例如额定短路开断电流为5αkA的真空断路器，其动稳定峰值耐受能力为125kA。
