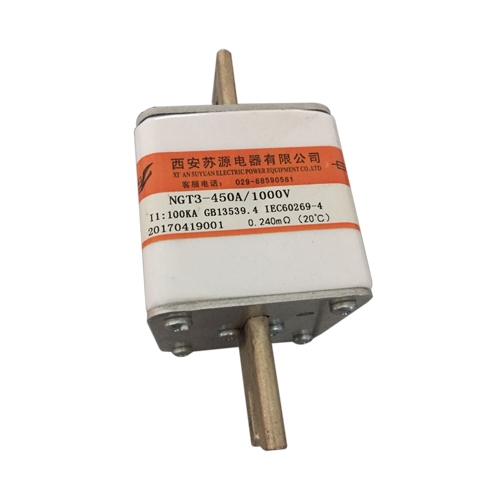

低压熔断器

2020-08-21 09:51:17

次

详细介绍：

除非下续部分标准另有规定，应按规定的电流种类和额定频率(对于交流)对低压熔断器进行试验。完整试验，试验开始前，应在周围空气温度为(20±5)℃下测量所有试品的内阻R，测量电流不超过0.11，R值应记录在试验报告中完整试验。

同一熔断体系列的试验，不同额定电流的低压熔断器构成同一熔断体系列的条件规定如下：它们外壳的形状和结构完全相同，并且外壳的尺寸也完全相同(熔体除外)。仅熔断体的触头不同时，此条件也满足。

低压熔断器

在这种情况下，在可能产生最不利的试验结果的低压熔断器上进行试验；它们具有相同的灭弧介质和相同的填充程度；它们的熔体材料完全相同，熔体的长度和形状应该相同；

注：例如，熔体可由不同厚度的材料用同一设备制成。

熔体的截面(沿熔体长度方向截面可能是变化的)和熔体数分别不应超过额定电流低压熔断器的熔体截面和熔体数；相邻熔体之间以及熔体与熔管內表面之间的最小距离不得小于额定电流熔断体中相应的距离;它们可与给定的熔断器支持件一起使用，或它们不准备与熔断器支持件一起使用，但同一系列中所有额定电流的熔断体布置相同；对于温升试验，熔断体的RI。32值应不超过同一熔断体系列中额定电流低压熔断器的相应值。

电阻R的测量应按中的规定；对于分断能力试验，额定分断能力不得大于同一低压熔断器系列中额定电流熔断体的额定分断能力，否则较大额定分断能力的熔断体中的额定电流熔断体应进行试验。
